龙门吊基础设计及验算

本文链接：http://geldfritz.net/hyxw/274.html   发布时间：2020-12-22 02:33:08  点击量：1465

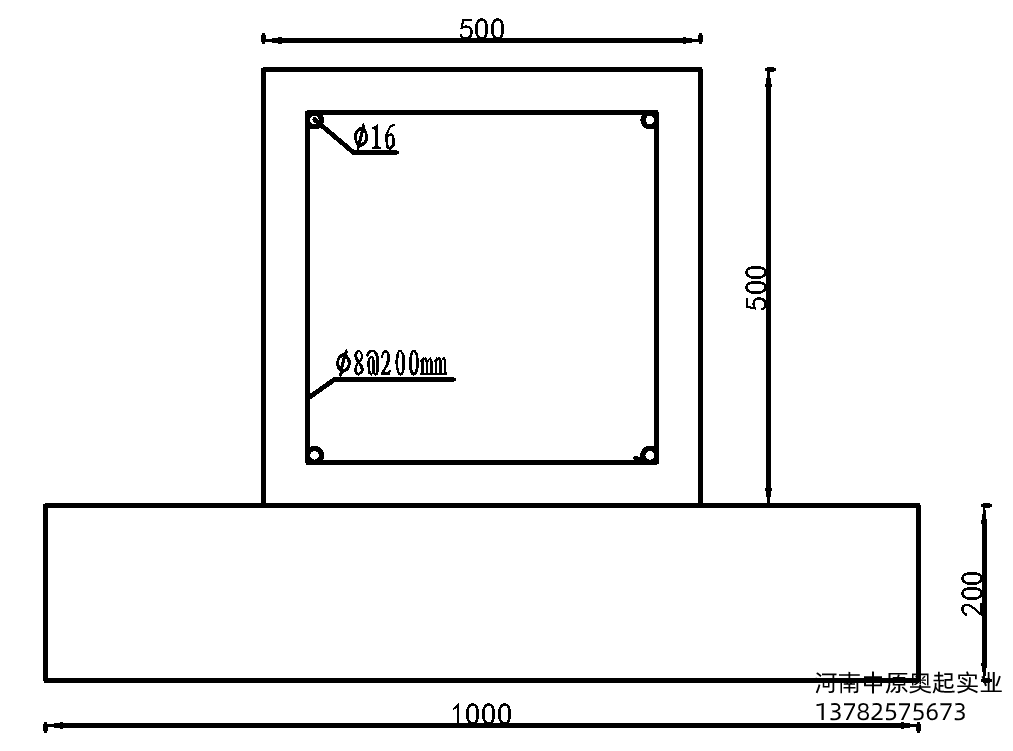

　　基础采用C30混凝土进行浇筑，设计尺寸如下图所示

　　100T龙门吊轨道基础地基承载力验算：按大梁重130T计算，加上门吊自身重量共计68T(按重的计算)，单台龙门吊及承担梁体重量为130/2+68=133T。考虑到门吊行走等其它方面增加的荷载设1.5**系数，则实际受力按133T×1.5=199.5T，单台下门吊共计有4个支点，则每个支点受力为49.88T。即：489KN单支点主要受力分布在1.5m范围。

　　每个支点轨道基础地基受力集中面积：S=1×1.5=1. 5m2。


　　基础承受应力：p=499/1.5=332Kpa。


　　预制梁场建立在以压实成型的96区路床上，在路基成型后对地基承载力进行测试，基础底面根据实际情况进行调整。
