欧式起重机核心零部件概述-电机篇

本文链接：http://geldfritz.net/cjwt/503.html   发布时间：2021-02-26 01:45:37  点击量：1113

　　欧式起重机电机分运行电机和起升电机，欧洲无论运行还是起升电机大多数都采用双绕组变极鼠笼电机，采用低极数高转速，以减少电机和制动器的机座号;采用制动电机以简化构造。国内只在运行机构中采用这种电机，在起升机构中一般采用起重冶金专用绕线式变频电机。随着电机行业的不断发展，鼠笼式变频电机更受行业欢迎。

　　运行电机

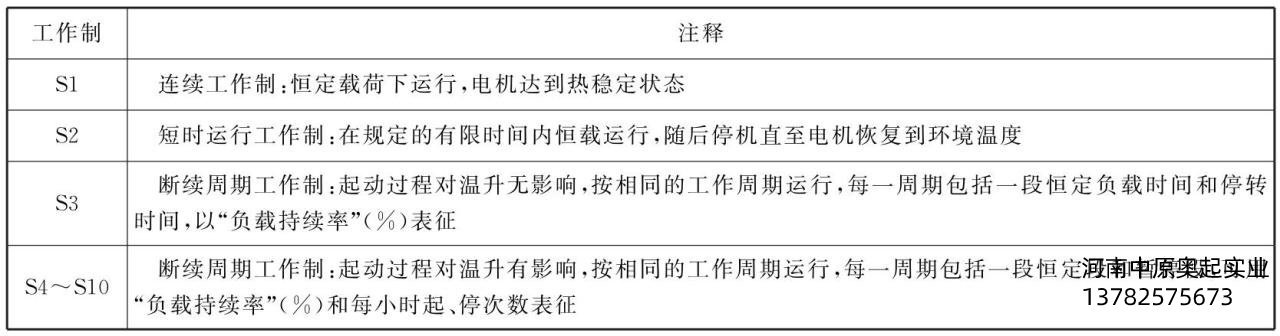

金彩汇 　　运行电机和“三合一”减速器集成一体，是一种标准的交流2～6极鼠笼电机，国产“三合一”减速器还可以匹配起重专用绕线和变频电机，用于50Hz和60Hz的电源。电机间隙比绕线式电机有显著的降低，与减速器可以直联，也可以直接法兰安装，还可以带底脚法兰安装。电机的额定功率取决于环境温度和安装海拔高度，铭牌上的额定功率为S1工作制，适应于海拔1000m以下和40℃以内的环境温度，电机对应工作制为S1、S2、S3、S4、…、S10(表2-1)，电机可以与以下选项配合使用。

　　(1)制动手动释放;

金彩汇 　　(2)变频器一体;

金彩汇 　　(3)断路和保护功能一体;

　　(4)低噪声风扇罩;

金彩汇 　　(5)加配逆止器;

　　(6)热敏电阻保护装置;

金彩汇 　　(7)恒温器保护装置;

　　(8)无风扇设计;

金彩汇 　　(9)强制冷风扇;

金彩汇 　　(10)高惯量飞轮风扇;

金彩汇 　　(11)风扇防护罩。

图2-1运行“三合一”点击工作制定仪

　　起升电机

金彩汇 　　起升电机分小欧式起升电机(图2-9)和中、大欧式起升电机(图2-10)。小欧式起升电机跟运行电机相似，也是一种交流2～6极鼠笼电机，电机的额定功率取决于环境温度和安装海拔高度，铭牌上的额定功率对应于海拔1000m以下和40℃以内的环境温度，标准为S1工作制。

金彩汇 　　中、大欧式起升电机采用起重和冶金专用三相异步绕线式电机，其特点是过载能力大，机械强度高，调速范围宽，运行稳定，基准工作制为S3，40%接电持续率。电机在以下条件下正常运行。

　　(1)环境空气温度不超过40℃(一般环境)、60℃(特殊环境);

　　(2)相对湿度≤90%;

　　(3)海拔高度不超过1000m;

　　(4)频繁起动、制动(电气或机械)及逆转。

金彩汇 　　中、大欧式起升电机为了降低能耗，一般采用变频电机，防护等级为IP44，也可根据用户的要求制成IP54，配套的冷却风机防护等级为IP23，电机轴可以为单或双伸轴，绝然等级为F级(一般环境)或H级(特殊环境)。定子接线盒可根据用户要求位于电机顶部，也可位于左侧或右侧。
